СТАЦИОНАРНЫЕ ДИЗЕЛЬНЫЕ ЭЛЕКТРОСТАНЦИИ КОНТЕЙНЕРНОГО ИСПОЛНЕНИЯ

Дизельные электростанции контейнерного исполнения мощностью:
8 кВт, 10кВт, 15кВт, 20кВт, 25кВт, 30кВт, 40кВт, 50кВт, 60кВт, 100кВт, 150кВт, 200кВт, 250кВт, 315кВт

Дизельные электростанции в блок-контейнерном исполнении применяются в качестве резервных (автономных) источников электроэнергии переменного трехфазного тока напряжением 400 В, частотой 50 Гц. Блок-контейнер представляет собой термоизолированный модуль с жестким (сварным) каркасом из стальных балок и профилей, в котором размещаются электростанция и системы жизнеобеспечения. Такие станции могут применяться в любых климатических зонах с диапазоном температуры окружающей среды от -50 до +40 С. Электростанции I степени автоматизации обеспечивают: автоматическое регулирование напряжения и частоты, автоматическую защиту информации при неисправности дизеля и перегрузках генератора, вентиляцию агрегатного отсека для дизелей с воздушным охлаждением. Пуск дизеля и подключение нагрузки осуществляются оператором. В состав систем жизнеобеспечения входят системы освещения и пожаротушения. Электростанции III степени автоматизации работают в автономном (необслуживаемом) режиме. Резервирование Госсети, дозаправка топливом и маслом обеспечиваются автоматически. Дополнительно в системы жизнеобеспечения входят системы пожарно-охранной сигнализации, обогрева и вентиляции отсеков, дозаправки топливом, дозарядка аккумуляторных батарей и вспомогательное оборудование (данные системы по желанию заказчика могут устанавливаться и на электростанции I степени автоматизации).

---

Стационарные дизельные электростанции в утепленном блок-контейнере типа "ТАЙГА" с одним или двумя импортными дизельными агрегатами

Предназначены для использования в качестве основного и резервного источника электропитания, готовы для самостоятельной работы на различных объектах. Эксплуатируются в самых трудных климатических условиях.

Технические характеристики ЭД10-Т400-1(2,3)рн; ЭД15-Т400-1(2,3)рн; ЭД20-Т400-1(2,3)рн; ЭД25-Т400-1(2,3)рн; ЭД30-Т400-1(2,3)рн; ЭД40-Т400-1(2,3)рн; ЭД50-Т400-1(2,3)рн; ЭД60-Т400-1(2,3)рн; Наименование параметра Величина параметра Номинальная мощность, кВА 10 15 20 25 30 40 50 60 Максимальная мощность, кВА 11 16,5 22 28 33 44 55 66 Напряжение, В 400 Сила тока(на фазу),А 14,6 26 29 36 51,4 66,1 73,5 88,2 Коэффициент мощности 0,8 Частота, Гц 50 Частота вращения вала, об/мин 1500 Тип генератора/регулятора напряжения щеточный/кампауд безщеточный/автоматический регулятор напряжения Модель двигателя Yanmar 3TNV82A Yanmar 3TNV88A Yanmar 4TNV88 Daewoo DB33 Yanmar 4TNV98 Yanmar 4TNV98T Daewoo PO34Ti Daewoo DB58 Кол-во цилиндров, шт. 3 4 Рабочий объем, куб.см. 1330 1642 2189 3260 3319 3319 3260 5785 Максимальная мощность, л.с. 13,5 16,7 22,3 35 42 51,5 57 73 Топливо дизельное сезонное Охлаждение радиаторное Емкость масляного картера,л 5,5 6,7 7,4 8,5 10,5 7,5 14,5 Емкость топливного бака,л 300 Расход топлива при 75% нагрузке, л/ч 2,3 3,5 4,7 7,8 7,3 9,8 12,5 15,3 Габаритные размеры, мм длина 1600/3100 3100/4600 4600 ширина 2300/2300 2300/2300 2300 высота 2475/2475 2475/2475 2475 Масса, кг 1100/1500 1300/1700 1400/1800 1500/1900 1700/2100 1800/2200 2300/2500 Электростанции автоматизированы в объеме первой, второй и третьей степени в соответствии с требованиями ГОСТ 13822  Обозначение: Э - электростанция; Д - дизельная; 8 - мощность; Т - трехфазный; 400 - напряжение; 1 - степень автоматизации; Р - радиаторное охлаждение; Н - контейнерное исполнение; К - кунг

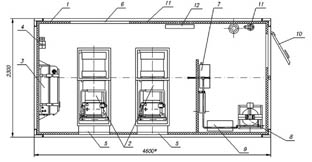

Принципиальная схема размещения ДЭУ 2х16 кВт и дополнительного оборудованияв блок-контейнере типа "Тайга 4,5"
1- блок-контейнер, 2- дизель электрическая установка со шкафом управления, 3- топливный бак, 4- ,устройство для автоматической дозаправки топливом 5 -люк выброса воздуха от радиатора, 6 - люк притока воздуха, 7 - шкаф собственных нужд с зарядными устройствами, 8 - газовая система пожаротушения, 9 - шкаф ответвительный (кабельный ввод), 10-входная дверь, 11- огнетушитель, 12- панель электрообогрева
Стационарные дизельные электростанции в утепленном блок-контейнере типа "ТАЙГА", "Универсал" с одним или двумя дизельными агрегатами российского производства
Предназначены для использования в качестве основного и резервного источника электропитания, готовы для самостоятельной работы на различных объектах. Эксплуатируются в самых трудных климатических условиях.
Технические характеристики ЭД16-Т400-1(2,3)рн; ЭД30-Т400-1(2,3)рн; ЭД60-Т400-1(2,3)рн; ЭД100-Т400-1(2,3)рн; ЭД150-Т400-1(2,3)рн; ЭД200-Т400-1(2,3)рн; ЭД250-Т400-1(2,3)рн; ЭД315-Т400-1(2,3)рн;
Наименование параметра Величина параметра Номинальная мощность, кВт 16 30 60 100 150 200 250 315 Максимальная мощность, кВт 17,6 33 66 110 160 220 275 340 Минимальная мощность, кВт 2,5 5 12 40 60 80 100 130 Род тока переменный трехфазный Напряжение, В 400 Частота, Гц 50 Частота вращения вала 1500 Коэффициент мощности 0,8 Степень автоматизации 1 (2,3) Первичный двигатель Д246 Д246 ЯМЗ-236 ЯМЗ-238 ЯМЗ-238Д ЯМЗ-7514 ТМЗ-8481 ТМЗ-8435 ЯМЗ-240НМ2 Синхронный двигатель БГ-16 БГ-30 БГ-60 БГ-100 БГ-150 БГ-200 БГ-250 БГ-315 Удельный расход топлива, г/кВт.час 324 264 250 260 260 267 267 267 Ресурс до кап.ремонта, час 8000 12000 8000 12000 Габаритные размеры, мм длина 3100 4600 4600 4600 4600 6100 4600 6100 6100 6100 ширина 2300 2300 2300 2300 2300 2300 2300 2300 2300 2300 высота 2475 2475 2475 2475 2475 2475 2475 2475 2475 2475 Масса, кг 1600 2200 2900 3300 4200 4700 4700 5200 5500 6000
Электростанции автоматизированы в объеме первой, второй и третьей степени в соответствии с требованиями ГОСТ 13822  Обозначение: Э - электростанция; Д - дизельная; 16 - мощность;Т - трехфазный; 400 - напряжение; 1 - степень автоматизации; Р - радиаторное охлаждение; Н - контейнерное исполнение, К - кунг
Принципиальная схема размещения ДЭУ200 кВт и дополнительного оборудования в блок-контейнере типа "Тайга 6,0"
	1- блок-контейнер, 2- дизель электрическая установка со шкафом управления, 3- устройство для дозаправки топливом , 4- топливный бак, 5 -люк выброса воздуха от радиатора, 6 - люк притока воздуха, 7 - глушитель,, 8 - шкаф собственных нужд, 9 -аккумуляторные батареи 10-шкаф ответвительный (кабельный ввод), 11- входная дверь, 12- огнетушитель, 13- панель электрообогрева

---
