АНТЕННО-МАЧТОВЫЕ СООРУЖЕНИЯ

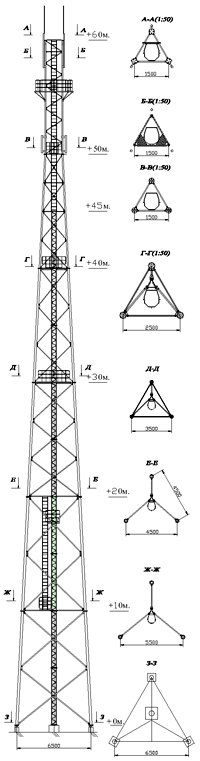

Башня состоит из унифицированных сборных секций. Высота каждой секции cocтaвляет 10,0 метров. Верхняя секция тpeугольная в плане со стороной равностороннего треугольника, равногo 1,5 метра. Остальные секции - усеченная пирамида треугольного сечения, с уклоном поясов в 2,9°. Пояса секций изготoвлены из бесшовных горячекатанных труб с увеличением сечения от верхней секции к нижней. Решетка секций изготовлена из профилей квадратного сечения. Тип соединения секций - фланцевые соединения на болтах. Крепление paскосов решетки к поясам секций - болтовое.
Внутри башни находится решетчатый ствол трехгранного сечения со стороной грани 400 мм. К стволу при помощи специальных кронштейнов крепится лестница для подъема и элементы крепления антенных фидеров и кабелей электропитания (при необходимости - две независимые трассы). Башни данной серии комплектуются площадками для отдыха.
Основные технические параметрыДиапазон высот - от 50,0 до 90,0 метров.
Максимальная площадь полезной ветровой нагрузки - до 16,0 кв.м.
Максимальный вес полезной нагрузки - до 1100,0 кг.
Максимальное ветровоe давление - до IV ветрового района, по СНиП 2.01.07-85*.
Размер основания башни:
Для высоты 50 м - 5500 мм;
Для высоты 60 м - 6500 мм;
Для высоты 70 м - 7500 мм;
Для высоты 80 м - 8500 мм;
Для высоты 90 м - 9500 мм.На башнях предусмотрены:
- Конструктивные элементы для установки антенно-фидерных устройств, светоограждения, кронштейны для прокладки и крепления кабеля.
- Лестницы для подъема на башню обслуживающего персонала с ограждениями и промежуточными площадками отдыха.
- Площадки для размещения антенных устройств.
- Молниеприемники.
Комплектность поставки башни:
- комплект металлоконструкций (элементы для установки антенных устройств по дополнительному требованию заказчика);
- комплект метизов;
- паспорт;
- комплектовочная ведомость;
- сертификаты на материалы и крепеж;
- сертификат качества.
Антикоррозийная защита металлоконструкций башни принята в соответствии с требованиями СНиП 2.03.11-85 "Защита строительных конструкция от коррозии". Конструкции башни окрашиваются в цвета белый и оранжевый (красный) в соответствии с требованиями РЭГА РФ-94.
Технические решения, используемые в конструкциях башен, соответствуют требованиям действующих СНиП и ГОСТ, обеспечивают безопасную для здоровья людей эксплуатацию объекта.

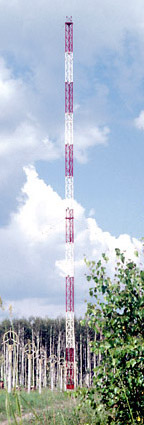

АНТЕННАЯ МАЧТА высотой 75,15 м
Внутри ствола мачты проходит лестница - стремянка с откидными площадками для отдыха, расположенными через 6,75.
На верхней отметке мачты предусмотрена консоль с блоком, обеспечивающая возможность подъема вдоль ствола мачты в период эксплуатации.
Оттяжки выполнены из изоцинкованного каната d-27мм (III ярус) и d-18,5мм (I и II ярусы) ГОСТ3064-80. Все три яруса оттяжек сходятся на один анкерный фундамент. К стволу и фундаментам оттяжки крепятся при помощи стандартного набора мехдеталей. На стволе мачты для крепления оттяжек предусмотрены специальные лацменные фасонки.
Оттяжки между собой соединены пятью наклонными перемычками. Перемычки выполнены из каната d-9,2мм ГОСТ3064-80 и присоединены к оттяжкам при помощи зажимов, нижние концы перемычек сведены на один анкерный фундамент.

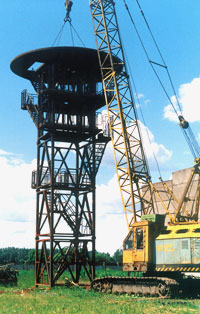

ОПОРНО ПОВОРОТНОЕ УСТРОЙСТВО (ОПУ)
Предназначается для размещения на нем антенной системы.Условия эксплуатации ОПУ
- любое время года и суток;
- осадки, иней, роса, морской туман,запыленность, обледенение, солнечная радиация;
- температура окружающей среды + 50°С;
- относительная влажность воздуха 98% (при температуре 25°С);
- размещение на высоте до 2000 метров над уровнем моря при температуре, соответствующей этой высоте, но не ниже -50°С;
- скорость ветра до 30 м/с.
